Piloto Operados

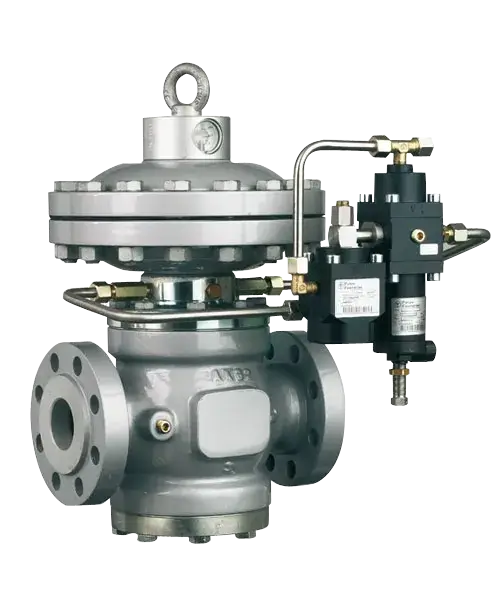

Reflux 819
Reflux 819 é um regulador para palicações de média e alta pressões. Estes reguladores são adequados para uso com gases filtrados não-corrosivos.
Reflux 819 é um regulador “falha-fecha”, ou seja, ele fecha sob as seguintes condições:
– Falha do diafragma principal
– Falta de alimentação para o circuito do piloto.
Características:
- Pressão de até 100 bar.
- Temperatura: -20 ° C a 60 ° C
- Pressão de entrada: 0,5 a 85 bar
- Faixa de tomada de pressão: 0,3 a 74 (dependendo do piloto instalado)
- Diferencial mínimo de pressão: 0,5 bar
- Classe de precisão: até 1%
- Classe de fechamento: de 3% a 1% dependendo da pressão de saída
- Tamanhos Disponíveis: 1 “-2” -3 “-4” -6 “-8” -10 “
- Flanges: classe 150-300-600 RF ou RTJ segundo ANSI B16.5 e PN16 acordo com a ISO 7005.
Reflux 819
Reflux 819 é um regulador para palicações de média e alta pressões. Estes reguladores são adequados para uso com gases filtrados não-corrosivos.
Reflux 819 é um regulador “falha-fecha”, ou seja, ele fecha sob as seguintes condições:
– Falha do diafragma principal
– Falta de alimentação para o circuito do piloto.
Características:
- Pressão de até 100 bar.
- Temperatura: -20 ° C a 60 ° C
- Pressão de entrada: 0,5 a 85 bar
- Faixa de tomada de pressão: 0,3 a 74 (dependendo do piloto instalado)
- Diferencial mínimo de pressão: 0,5 bar
- Classe de precisão: até 1%
- Classe de fechamento: de 3% a 1% dependendo da pressão de saída
- Tamanhos Disponíveis: 1 “-2” -3 “-4” -6 “-8” -10 “
- Flanges: classe 150-300-600 RF ou RTJ segundo ANSI B16.5 e PN16 acordo com a ISO 7005.

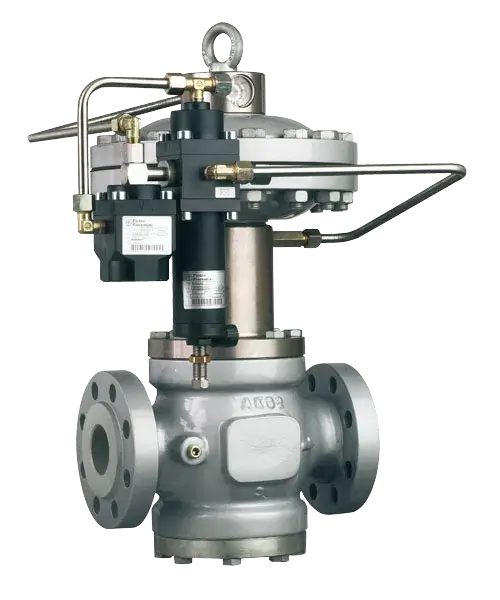

Reflux 819/FO
Reflux 819/FO é um regulador de pressão piloto-operado para aplicações de médias e altas pressões. Estes reguladores são adequados para uso com gases filtrados não-corrosivos.
Reflux 819/FO é um regulador “falha-abre”, ou seja, ele abre sob as seguintes condições:
– Falha do diafragma principal
– Falta de alimentação para o circuito do piloto
Características:
Pressão de entrada: 3 a 102 bar
- Pressão de saída: 1 a 74 bar
- Classe de precisão: até 1%
- Classe de fechamento: de 5% até 1%, dependendo do piloto instalado
- Flange: classe 150-300-600 RF ou RTJ de acordo com ANSI B16.5 e PN 16 de acordo com ISO 7005
- Tamanhos disponíveis: 1″, 2″, 3″, 4″, 6″, 8″, 10″
- Diferencial máximo de pressão: 99 bar
- Diferencial mínimo de pressão: 2 bar quando usado sozinho, 0,5 quando usado em combinação com o Reflux 819 FC monitor
- Temperatura: -10°C a +60°C
Reflux 819/FO
Reflux 819/FO é um regulador de pressão piloto-operado para aplicações de médias e altas pressões. Estes reguladores são adequados para uso com gases filtrados não-corrosivos.
Reflux 819/FO é um regulador “falha-abre”, ou seja, ele abre sob as seguintes condições:
– Falha do diafragma principal
– Falta de alimentação para o circuito do piloto
Características:
Pressão de entrada: 3 a 102 bar
- Pressão de saída: 1 a 74 bar
- Classe de precisão: até 1%
- Classe de fechamento: de 5% até 1%, dependendo do piloto instalado
- Flange: classe 150-300-600 RF ou RTJ de acordo com ANSI B16.5 e PN 16 de acordo com ISO 7005
- Tamanhos disponíveis: 1″, 2″, 3″, 4″, 6″, 8″, 10″
- Diferencial máximo de pressão: 99 bar
- Diferencial mínimo de pressão: 2 bar quando usado sozinho, 0,5 quando usado em combinação com o Reflux 819 FC monitor
- Temperatura: -10°C a +60°C

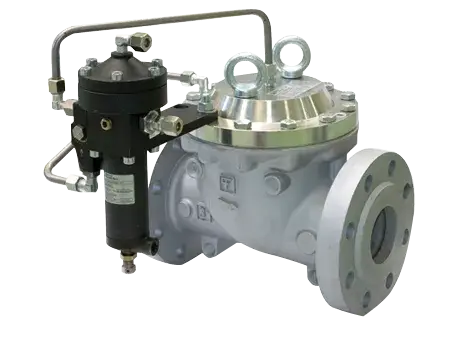

Aperflux 101
Aperflux 101 é um regulador de pressão piloto-operado para média e alta pressão. Aperflux é um “falha-abre”, ou seja, ele abre no seguintes condições:
– falha de diafragma principal
– falha do diafragma do piloto
– falha no assento da válvula do piloto
– falta de alimentação para o sistema piloto
Estes reguladores são adequados para gases filtrados, não-corrosivos.
Caracterísitcas:
- Pressão de entrada: 1,8 a 85 bar
- Pressão de saída: 0,8 a 74 bar
- Classe de precisão: até 1%
- Classe de fechamento: até 2,5
- Flange: ANSI 300/600 RTJ ou RF de acordo com ANSI B16.5
- Tamanho disponível DN: 2″-3″
- Pressão diferencial máxima: 84,2 bar
- Pressão diferencial mínima: 1 bar (recomendado> 2 bar)
- Temperatura: -10 ° +60 ° C (temperaturas mais altas ou mais baixas mediante encomenda)

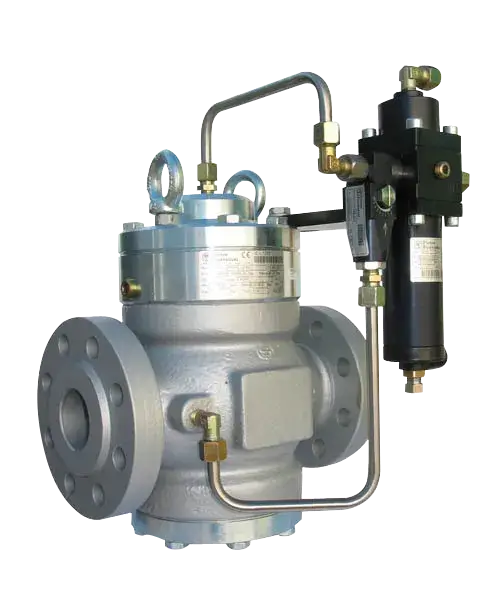

Aperflux 851
Aperflux 851 é um regulador de pressão piloto-operado para média e alta pressão. Aperflux é normalmente “falha-abre”, ou seja, um regulador que se abre nas seguintes condições:
-Fracasso do diafragma principal
-Falta de alimentação para o sistema do piloto.
Estes reguladores são adequados para uso com gases filtrados, não corrosivos.
Características Principais:
- Temperatura: -20 ° +60 ° C (temperatura inferior e superior, mediante pedido)
- Pressão de entrada: 0,8-85 bar
- Pressão de saída: 12 a 1,073 PSIG (dependendo do piloto instalado)
- Classe de precisão: até 1,5%
- Flange: Classe 150 RF de acordo com ANSI B16.5 e PN16 de acordo com ISO 7005
- Tamanhos Disponíveis (DN): 1″, 2″, 3″, 4″, 6″, 8″, 10″
- Designe de Pressão: até 19 Bar
- Pressão diferencial máxima: 84,2 Bar
- Pressão diferencial mínima: 7.25 PSIG – Recomendado > 30 PSIG
Aperflux 851
Aperflux 851 é um regulador de pressão piloto-operado para média e alta pressão. Aperflux é normalmente “falha-abre”, ou seja, um regulador que se abre nas seguintes condições:
-Fracasso do diafragma principal
-Falta de alimentação para o sistema do piloto.
Estes reguladores são adequados para uso com gases filtrados, não corrosivos.
Características Principais:
- Temperatura: -20 ° +60 ° C (temperatura inferior e superior, mediante pedido)
- Pressão de entrada: 0,8-85 bar
- Pressão de saída: 12 a 1,073 PSIG (dependendo do piloto instalado)
- Classe de precisão: até 1,5%
- Flange: Classe 150 RF de acordo com ANSI B16.5 e PN16 de acordo com ISO 7005
- Tamanhos Disponíveis (DN): 1″, 2″, 3″, 4″, 6″, 8″, 10″
- Designe de Pressão: até 19 Bar
- Pressão diferencial máxima: 84,2 Bar
- Pressão diferencial mínima: 7.25 PSIG – Recomendado > 30 PSIG

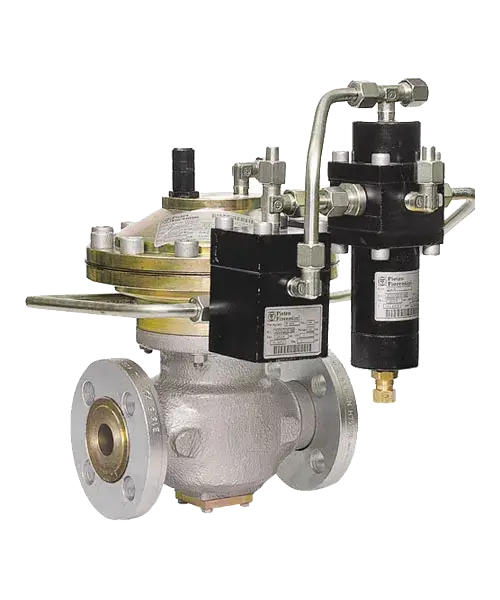

Dixi AP
O regulador de pressão DIXI AP é um regulador para pressões médias e altas. O regulador DIXI AP está normalmente fechada e, como resultado, se fecha no caso de:
– ruptura do diafragma principal;
– ruptura do diafragma do piloto;
– falta de alimentação no circuito do piloto.
Características:
- Pressão de entrada: 15 a 85 bar
- Pressão de saída: 0,5 a 25 bar
- Classe de precisão: até 1%
- Classe de Fechamento: até 2,5%
- Flange: classe 150-300-600 RF ou RTJ de acordo com ANSI B 16.5 e PN16 de acordo com ISO 7005.
- Tamanhos Disponíveis: 1″
- Pressão do projeto: até 85 bar
- Diferencial de pressão máximo: 84,5 bar
- Diferencial de pressão mínimo: 1 bar
- Temperatura: -10° C a 60° C (temperaturas diferentes, consulte nossos vendedores)

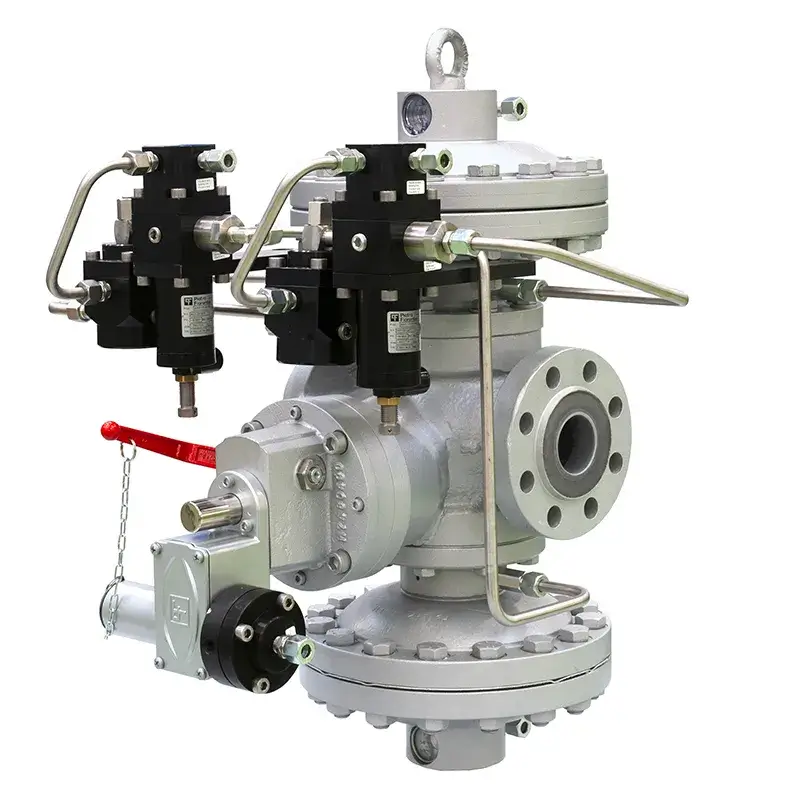

Terval
Terval é um regulador piloto operado para baixa e média pressão, adequado para uso com gases previamente filtrados e não corrosivos.
Este regulador é projetado de tal modo que apenas em um corpo os dispositivos listados abaixo podem ser instalados:
– regulador de pressão principal
– regulador de emergência “monitor”
– válvula de bloqueio
Os pilotos, válvulas, sede destes dispositivos são mantidas independentes.
Com esta solução é possível reduzir as dimensões da unidade de redução de pressão para manter ao mesmo tempo todos os dispositivos de segurança necessários.
Além disso, é possível instalar o regulador com silenciador incorporado sem modificação do corpo.
O design “top entry” permite uma fácil manutenção periódica sem remover o corpo da tubulação.
Duas versões estão disponíveis:
- Terval – Regulador principal “falha-abre” enquanto o monitor é “falha-fecha”
- TERVAL R tanto o regulador principal quanto monitor são do tipo “falha-fecha”.Dados Técnicos
- Faixa de pressão de entrada: 0,5-16 bar
- Faixa de pressão de saída: 5 a 9500 mbar
- Classe de precisão: até 2,5%
- Classe de fechamento: até 5%
- Flange: ANSI 150 RF ou RTJ de acordo com ANSI B16.5 e PN16/25/40 de acordo com a ISO 7005
- Tamanhos Disponíveis: a consultar
- Pressão diferencial máxima: 19 bar
- Pressão diferencial mínima: 0,45 bar
- Temperatura: -10 +60 ° C ( temperatura mais baixa ou mais alta consultar nosso setor comercial)
Terval
Terval é um regulador piloto operado para baixa e média pressão, adequado para uso com gases previamente filtrados e não corrosivos.
Este regulador é projetado de tal modo que apenas em um corpo os dispositivos listados abaixo podem ser instalados:
– regulador de pressão principal
– regulador de emergência “monitor”
– válvula de bloqueio
Os pilotos, válvulas, sede destes dispositivos são mantidas independentes.
Com esta solução é possível reduzir as dimensões da unidade de redução de pressão para manter ao mesmo tempo todos os dispositivos de segurança necessários.
Além disso, é possível instalar o regulador com silenciador incorporado sem modificação do corpo.
O design “top entry” permite uma fácil manutenção periódica sem remover o corpo da tubulação.
Duas versões estão disponíveis:
- Terval – Regulador principal “falha-abre” enquanto o monitor é “falha-fecha”
- TERVAL R tanto o regulador principal quanto monitor são do tipo “falha-fecha”.Dados Técnicos
- Faixa de pressão de entrada: 0,5-16 bar
- Faixa de pressão de saída: 5 a 9500 mbar
- Classe de precisão: até 2,5%
- Classe de fechamento: até 5%
- Flange: ANSI 150 RF ou RTJ de acordo com ANSI B16.5 e PN16/25/40 de acordo com a ISO 7005
- Tamanhos Disponíveis: a consultar
- Pressão diferencial máxima: 19 bar
- Pressão diferencial mínima: 0,45 bar
- Temperatura: -10 +60 ° C ( temperatura mais baixa ou mais alta consultar nosso setor comercial)
