Reguladores de Baixa Pressão

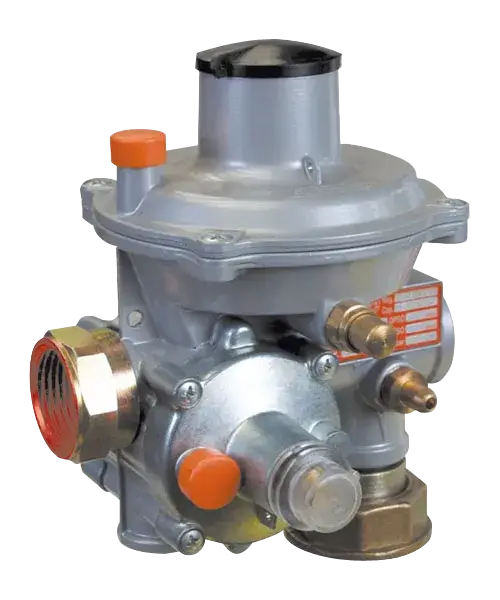

Modelo FE
O FE é um regulador de baixa pressão para gás de dois estágios, equipado com válvula de bloqueio integrada (OPSO) e válvula de excesso de fluxo (EFV) opcional, que permite UPSO e válvula de proteção contra incêndio. É adequado para redes de distribuição de gás natural de baixa pressão para usuários residenciais e comerciais. Deve ser usado com gases não corrosivos previamente filtrados, incluindo biometano e gás natural.
O FE é compatível com hidrogênio para misturas de NG-H2.
Características
- Classe de precisão CA: 10
- Conexões: Entrada G 1/2” e saída G 1” ou G 3/4” conforme ISO 228/1, outras configurações ou conexões sob consulta
- Classe de pressão de bloqueio SG: 20
- Classe de precisão de segurança AG: 10
- Pressão de projeto: 8,6 bar
- Pressão de entrada: de 0,15 a 7 bar, sob consulta 8,6 bar
- Temperatura ambiente:
o Versão padrão de -20°C a +60°C
o Versão com temperatura estendida de -30°C a +60°C
o Versão articulada de -40°C a +60°C
- Pressão diferencial mínima: 0,15 bar FE6, 0,2 bar FE10, 0,3 bar FE25, 0,6 bar FES
- Faixa de pressão a jusante:
o Wds de 13 a 180 mbar para BP, de 180 até 500 mbar para TR
o Wdso de 35 a 299 mbar para BP, de 300 a 800 mbar para TR
- Disparo por transbordamento: 110-170% da vazão nominal

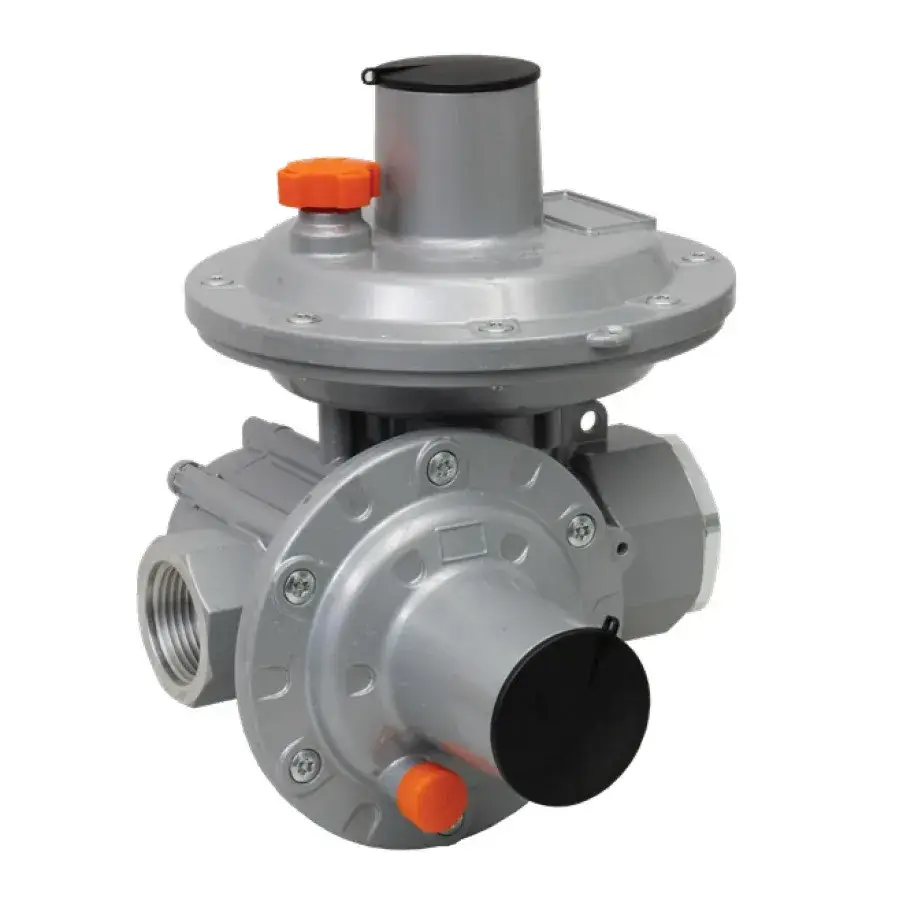

Modelo FEX
O FEX é um regulador de baixa pressão para gás de dois estágios, equipado com válvula de bloqueio integrada (OPSO e UPSO) e válvula de proteção contra incêndio opcional. É adequado para redes de distribuição de gás natural de baixa pressão para usuários residenciais e comerciais. Deve ser usado com gases não corrosivos previamente filtrados, incluindo biometano e gás natural.
O FEX é compatível com hidrogênio para misturas de NG-H2.
Características
- Classe de precisão CA: 10
- Conexões: Entrada G 1” e saída G 1”1/2 conforme ISO 228/1, outras configurações ou conexões sob consulta
- Classe de pressão de bloqueio SG: 20
- Classe de precisão de segurança AG: 10 (mín. 2 mbar)
- Pressão de projeto: 8,6 bar
- Pressão de entrada: de 0,1 a 8,6 bar
- Temperatura ambiente:
- Versão padrão de -20°C a +60°C
- Versão com temperatura estendida de -30°C a +60°C
- Versão articulada de -40°C a +60°C
- Pressão diferencial mínima: 0,3 bar FEX50, 0,4 bar FEX75, 0,6 bar FEX100
- Faixa de pressão a jusante:
- Wds de 13 a 99 mbar para BP, de 100 a 350 mbar para MP
- Wdso de 32 para 159 mbar para BP, de 160 a 500 mbar para MP
- Wdsu de 6 a 79 mbar para BP, de 80 a 250 mbar para MP
Modelo FEX
O FEX é um regulador de baixa pressão para gás de dois estágios, equipado com válvula de bloqueio integrada (OPSO e UPSO) e válvula de proteção contra incêndio opcional. É adequado para redes de distribuição de gás natural de baixa pressão para usuários residenciais e comerciais. Deve ser usado com gases não corrosivos previamente filtrados, incluindo biometano e gás natural.
O FEX é compatível com hidrogênio para misturas de NG-H2.
Características
- Classe de precisão CA: 10
- Conexões: Entrada G 1” e saída G 1”1/2 conforme ISO 228/1, outras configurações ou conexões sob consulta
- Classe de pressão de bloqueio SG: 20
- Classe de precisão de segurança AG: 10 (mín. 2 mbar)
- Pressão de projeto: 8,6 bar
- Pressão de entrada: de 0,1 a 8,6 bar
- Temperatura ambiente:
- Versão padrão de -20°C a +60°C
- Versão com temperatura estendida de -30°C a +60°C
- Versão articulada de -40°C a +60°C
- Pressão diferencial mínima: 0,3 bar FEX50, 0,4 bar FEX75, 0,6 bar FEX100
- Faixa de pressão a jusante:
- Wds de 13 a 99 mbar para BP, de 100 a 350 mbar para MP
- Wdso de 32 para 159 mbar para BP, de 160 a 500 mbar para MP
- Wdsu de 6 a 79 mbar para BP, de 80 a 250 mbar para MP

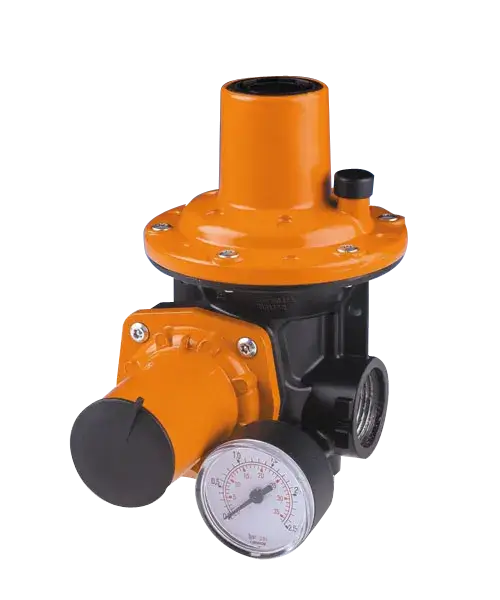

HP100
O HP 100 da Pietro Fiorentini é um regulador de pressão de gás acionado por mola, controlado por um diafragma.
Utilizado principalmente em redes de distribuição de gás natural de média e baixa pressão, bem como em aplicações comerciais e industriais.
Deve ser utilizado com gases não corrosivos previamente filtrados e está disponível uma versão específica para gás liquefeito de petróleo (GLP).
De acordo com a Norma Europeia EN 334, é classificado como Falha Abre.
O HP 100 é compatível com hidrogênio para misturas de NG-H2.
Características
- Classe de precisão CA: até 5
- Conexões: entrada de 1″, saída em linha de 1″, saída em ângulo reto de 1″ 1/2″
- Classe de pressão de bloqueio SG: até 10
- Classe de precisão de segurança AG: 10
- Pressão de projeto: 20 bar
- Temperatura de projeto: de -20 °C a +60 °C
- Faixa de pressão a jusante:
- Wds de 300 a 800 mbar para AP, de 800 a 4500 mbar para TR
- Wdso de 300 a 7000 mbar
- Wdsu de 100 a 3000 mbar
- Faixa de pressão de entrada bpu: de 1 a 20 bar
Estabilizadores de Baixa Pressão

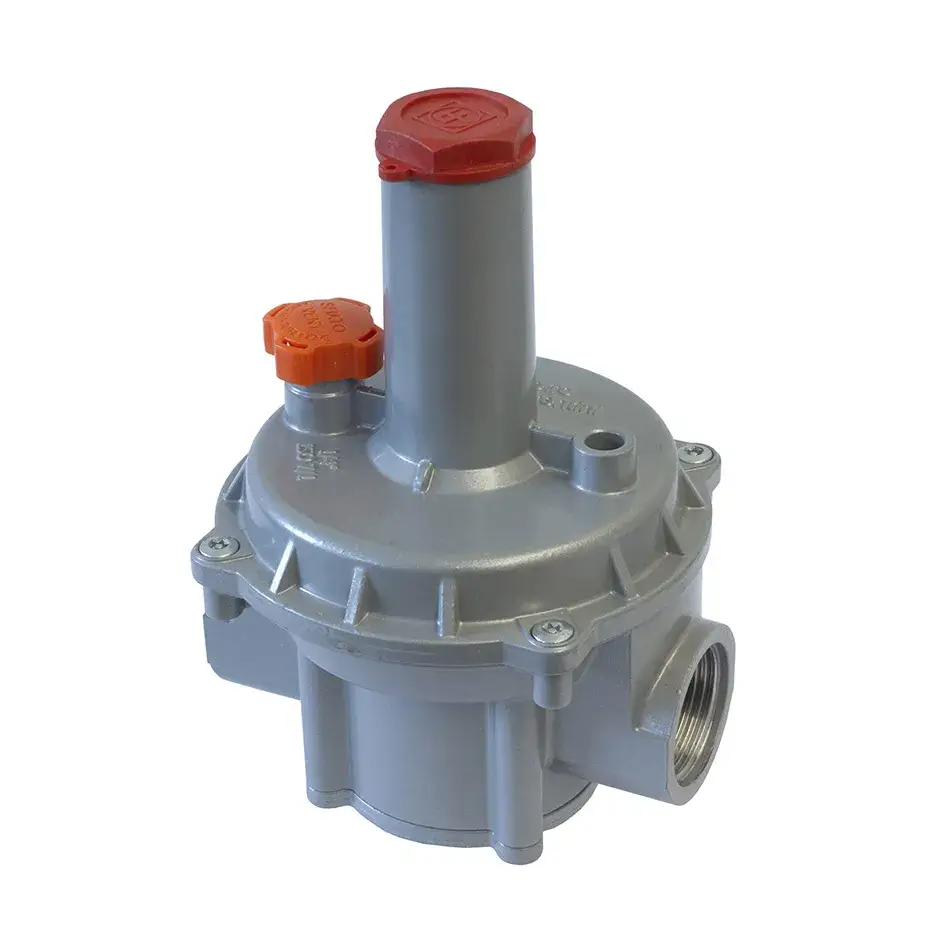

GOVAL
Goval é um dos reguladores de segurança de diafragma duplo com dispositivo balanceado da linha Pietro Fiorentini. Representa a solução ideal para o fornecimento de queimadores e para a distribuição canalizada de gás natural em baixa pressão.
Pode ser utilizado com gases não corrosivos previamente filtrados e é particularmente indicado em redes de distribuição para usuários industriais, comerciais e residenciais.
Características
- Classe de precisão CA: até 15
- Tamanhos nominais DN: DN 15 | 1/2”; DN 20 | 3/4”; DN 25 | 1”; DN 32 | 1-1/4”; DN 40 | 1-1/2”; DN 50 | 2”; DN 65 | 2-1/2”; DN 80 | 3”; DN 100 | 4”
- Classe de pressão de bloqueio SG: +7,5 mbar ou 30%
- Pressão de projeto: 1 bar
- Temperatura de projeto: de -15 °C a +60 °C
- Pressão diferencial mínima: 2,5 mbar
- Faixa de pressão a jusante Wd: de 5 a 300 mbar
- Faixa de pressão de entrada bpu: de 7,5 a 1000 mbar

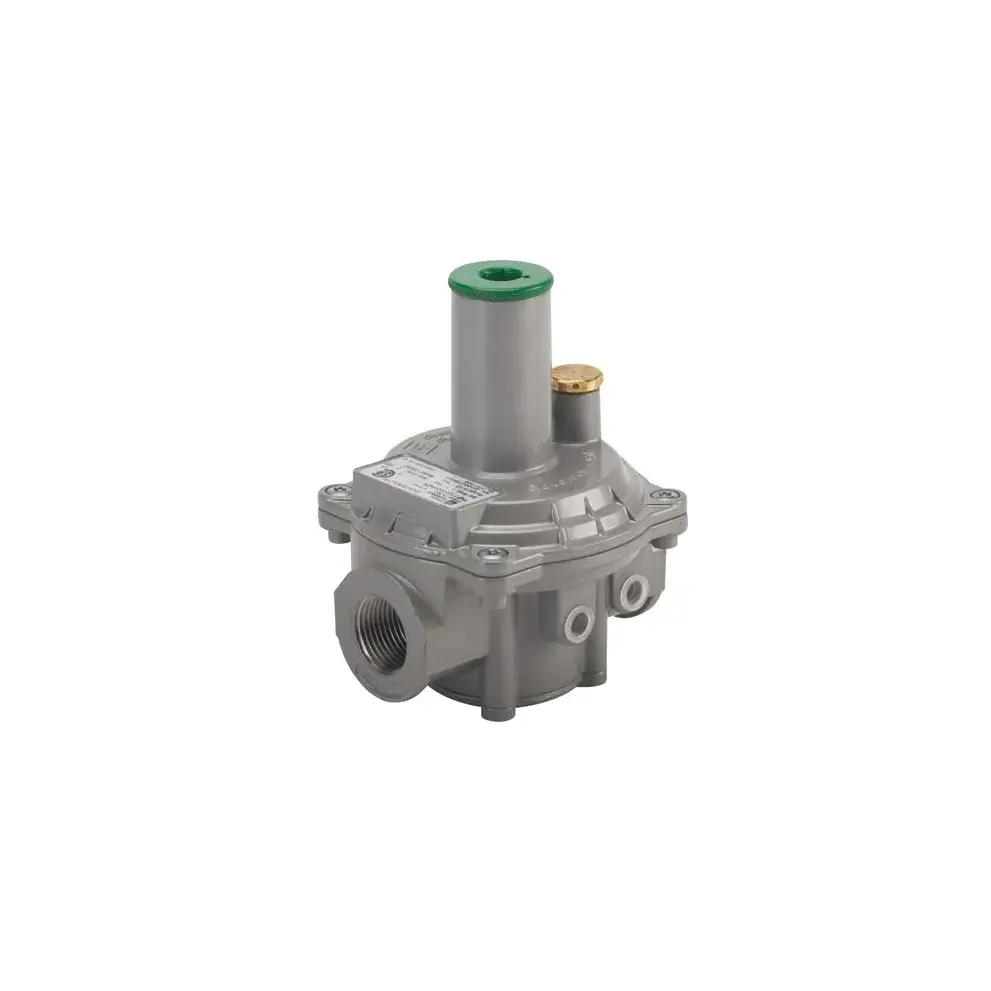

GOVERNORS
Os reguladores de pressão de gás com/sem filtro e com diafragma duplo de segurança da linha Pietro Fiorentini são balanceados. Os reguladores são a solução ideal para alimentar queimadores.
Eles podem ser usados com gases pré-filtrados não corrosivos e são amplamente utilizados em redes de distribuição de gás natural de baixa pressão para usuários industriais, comerciais e residenciais.
Estes dispositivos estão em conformidade com a norma EN 88-1 e são compatíveis com hidrogênio para mistura NG-H2.
Características
- Classe de precisão CA: 15
- Tamanhos nominais DN: DN 15 | 1/2”; DN 20 | 3/4”; DN 25 | 1”; DN 32 | 1-1/4”; DN 40 | 1-1/2”; DN 50 | 2”; DN 65 | 2-1/2”; DN 80 | 3”; DN 100 | 4”
- Classe de pressão de bloqueio SG: +7,5 mbar ou 30%
- Pressão de projeto: 1 bar
- Temperatura de projeto: de -15 °C a +60 °C
- Conexões: conforme UNI EN ISO 228-1:2003; conforme NF E29-533:2014 e NF E29-536:2017
- Pressão diferencial mínima: 2,5 mbar
- Faixa de pressão a jusante Wd: de 5 a 300 mbar
- Faixa de pressão de entrada bpu: de 2,5 a 500 mbar
GOVERNORS
Os reguladores de pressão de gás com/sem filtro e com diafragma duplo de segurança da linha Pietro Fiorentini são balanceados. Os reguladores são a solução ideal para alimentar queimadores.
Eles podem ser usados com gases pré-filtrados não corrosivos e são amplamente utilizados em redes de distribuição de gás natural de baixa pressão para usuários industriais, comerciais e residenciais.
Estes dispositivos estão em conformidade com a norma EN 88-1 e são compatíveis com hidrogênio para mistura NG-H2.
Características
- Classe de precisão CA: 15
- Tamanhos nominais DN: DN 15 | 1/2”; DN 20 | 3/4”; DN 25 | 1”; DN 32 | 1-1/4”; DN 40 | 1-1/2”; DN 50 | 2”; DN 65 | 2-1/2”; DN 80 | 3”; DN 100 | 4”
- Classe de pressão de bloqueio SG: +7,5 mbar ou 30%
- Pressão de projeto: 1 bar
- Temperatura de projeto: de -15 °C a +60 °C
- Conexões: conforme UNI EN ISO 228-1:2003; conforme NF E29-533:2014 e NF E29-536:2017
- Pressão diferencial mínima: 2,5 mbar
- Faixa de pressão a jusante Wd: de 5 a 300 mbar
- Faixa de pressão de entrada bpu: de 2,5 a 500 mbar

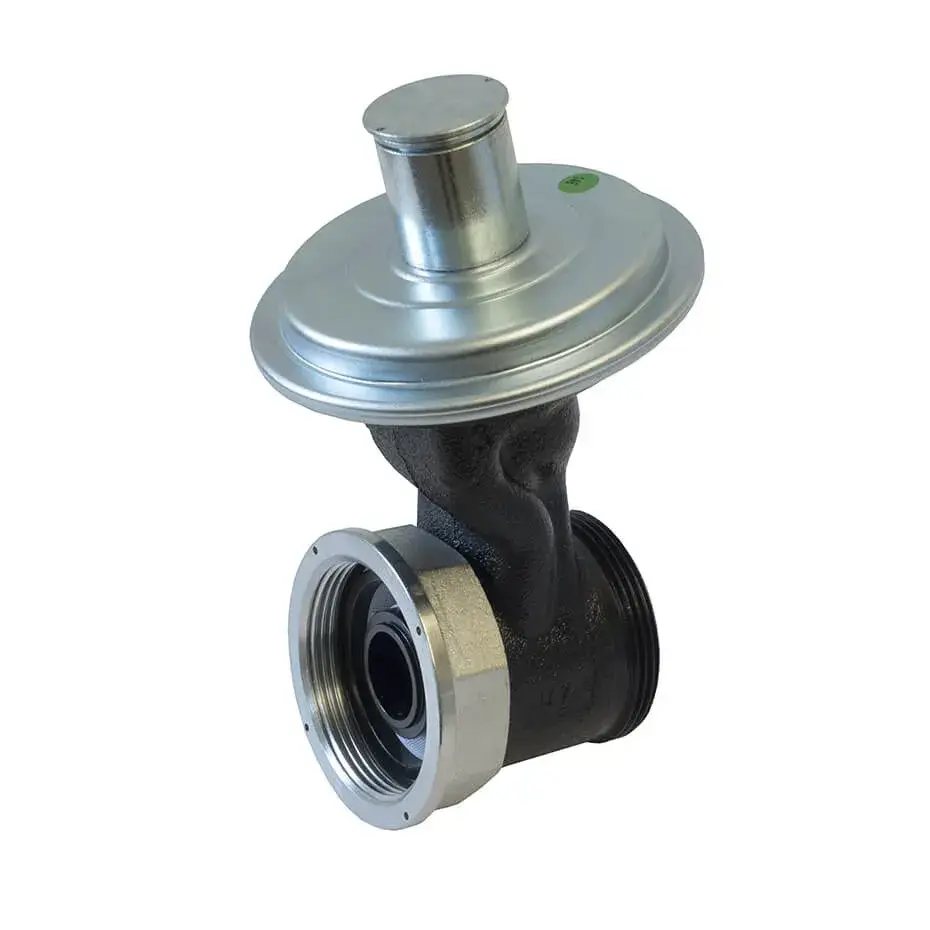

RCS 201
Na linha de reguladores com dispositivo balanceado da Pietro Fiorentini, encontramos também o RCS 201, a solução ideal para alimentação de queimadores e distribuição de gás natural em baixa pressão.
Pode ser utilizado com gases não corrosivos previamente filtrados e é particularmente indicado em redes de distribuição para usuários residenciais.
Características
- Classe de precisão: 15
- Tamanhos disponíveis: DN: versão monotubo de 2″
- Classe de pressão de fechamento: SG: +7,5 mbar ou 30%
- Pressão de projeto: 0,5 bar
- Temperatura de projeto: de -20 °C a +60 °C
- Pressão diferencial mínima: 10 mbar
- Faixa de pressão de saída (Wd): de 21 a 25 mbar
- Faixa de pressão de entrada (bpu): de 30 a 200 mbar

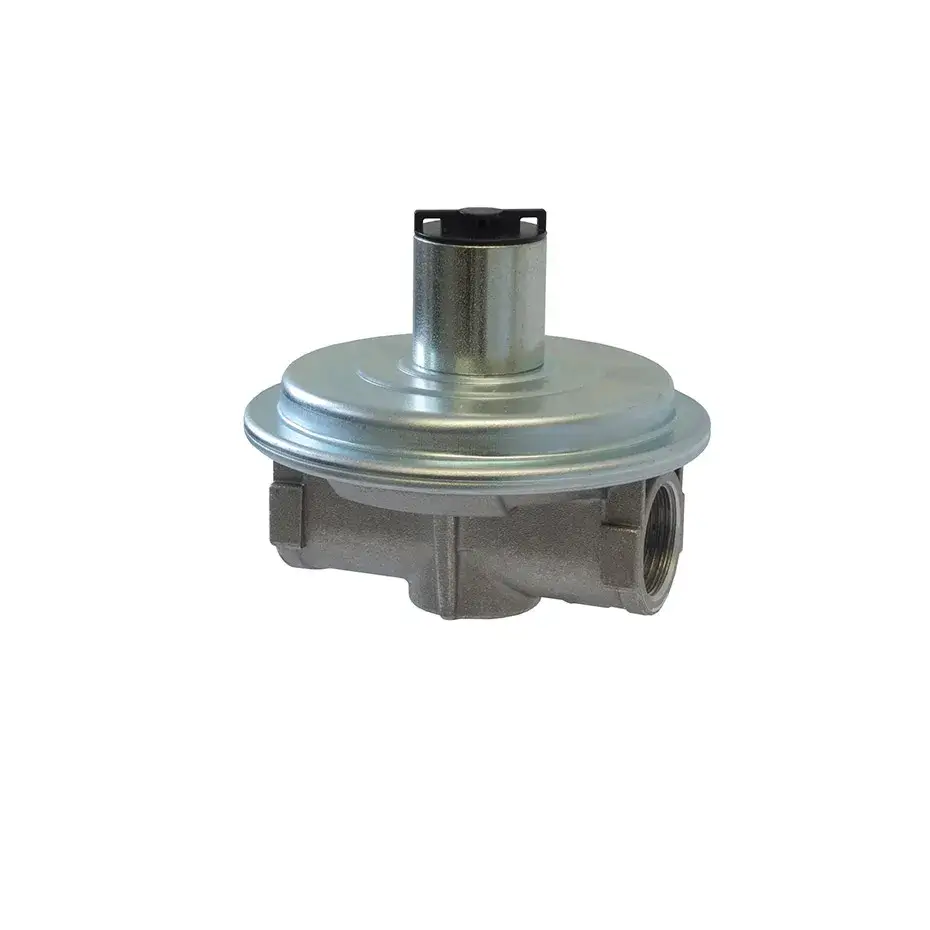

RCS 705
O RCS 705 é a solução ideal para o fornecimento de queimadores e a distribuição de gás natural em baixa pressão. É um dos reguladores com dispositivo balanceado projetados e fabricados pela Pietro Fiorentini.
É amplamente utilizado na construção de redes residenciais e pode ser utilizado com gases não corrosivos previamente filtrados.
Características
- Classe de precisão CA: 15
- Tamanhos nominais DN: 3/4″ e 1″
- Classe de pressão de bloqueio SG: +7,5 mbar ou 30%
- Pressão de projeto: 0,5 bar
- Temperatura de projeto: -20 °C a +60 °C
- Pressão diferencial mínima: 5 mbar
- Faixa de pressão a jusante Wd: de 15 a 40 mbar
- Faixa de pressão de entrada bpu: de 20 a 200 mbar
RCS 705
O RCS 705 é a solução ideal para o fornecimento de queimadores e a distribuição de gás natural em baixa pressão. É um dos reguladores com dispositivo balanceado projetados e fabricados pela Pietro Fiorentini.
É amplamente utilizado na construção de redes residenciais e pode ser utilizado com gases não corrosivos previamente filtrados.
Características
- Classe de precisão CA: 15
- Tamanhos nominais DN: 3/4″ e 1″
- Classe de pressão de bloqueio SG: +7,5 mbar ou 30%
- Pressão de projeto: 0,5 bar
- Temperatura de projeto: -20 °C a +60 °C
- Pressão diferencial mínima: 5 mbar
- Faixa de pressão a jusante Wd: de 15 a 40 mbar
- Faixa de pressão de entrada bpu: de 20 a 200 mbar
