Auto Operados

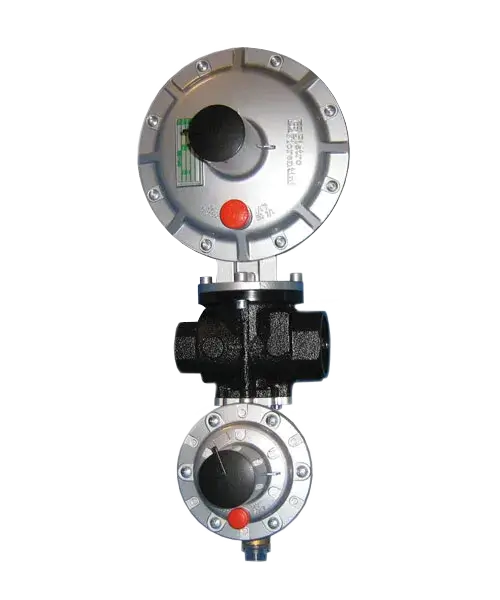

DIVAL 500
Reguladores de pressão de gás de ação direta DIVAL 500 são indicados para baixas, médias e altas pressões
Os reguladores Dival e dispositivos de bloqueio são fornecidos com linha sensora interna. Ambos regulador e válvula de bloqueio são predefinidas para conexão a uma linha sensora externa por parte do cliente.
Estes reguladores são para uso doméstico ou industrial com gás natural, GLP ou gás não-corrosivo.
– coeficiente vazão elevado
– alta precisão, mesmo em vazões máximas
– reduzido tempo de resposta;
– sem vazamentos internos
– falha-abre
– manutenção periódica sem desmontar o corpo de tubulações;
– possibilidade de incorporar o bloqueio (OPSO / UPSO) mesmo em reguladores já instalados, sem modificar as tubulações existentes.
Características:
- Pressão de entrada: BP 0,5 ÷ 10 bar MP / TR: 0,5 ÷ 20 bar
- Pressão de saída: BP 13- 100 mbar MP 100 – 300 mbar TR 300 – 2500 mbar
- Classe de precisão: até 10%
- Classe de fechamento: até 10%
- Flanges – ver catálogo
- Tamanhos disponíveis: 1″ a 1 ½”
- Pressão do projeto: BP: 10 bar MP / TR: 20 bar
- Temperatura: -20° C a 60° C

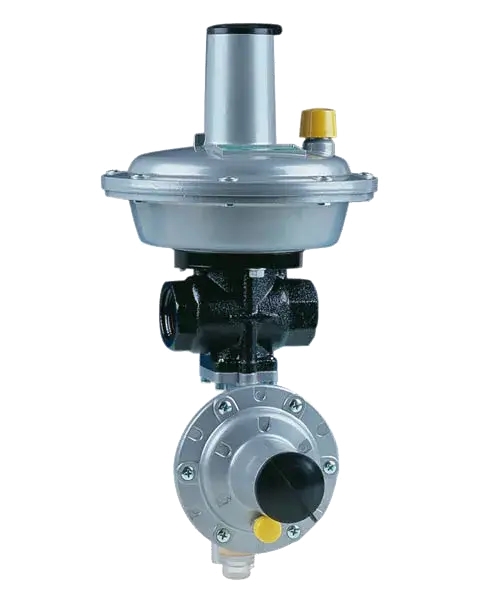

DIVAL 507-512
Reguladores de pressão de gás de ação direta DIVAL com obturador balanceado, diafragma e ação por mola, é adequado para baixa, média e altas pressões.
Os reguladores Dival e dispositivos de bloqueio são fornecidos com linha sensora interna. Ambos regulador e válvula de bloqueio são predefinidas para conexão a uma linha sensora externa por parte do cliente. Estes reguladores são utilizados para uso doméstico ou industrial, gás natural, GLP ou gases não-corrosivos.
– coeficiente vazão elevado;
– alta precisão, mesmo em vazões máximas
– reduzido tempo de resposta;
– sem vazamentos internos
– falha-abre
– manutenção periódica sem desmontar o corpo de tubulações;
– possibilidade de incorporar o bloqueio (OPSO / UPSO) mesmo em reguladores já instalados, sem modificar as tubulações existentes.
Características:
- Pressão de entrada: BP 0,5 ÷ 10 bar MP/TR: 0,5 ÷ 20 bar
- Pressão de saída: BP 11-110 mbar MP 80-300 mbar TR 300-3000 mbar
- Classe de precisão: até 5%
- Classe de fechamento: até 5%
- Ligações roscadas –
- Tamanhos disponíveis: Dival 507/512 1″ a 1 ½” Dival 520/522 2”
- Pressão do projeto: BP 10 bar MP / TR: 20 bar
- Temperatura: -20° C a 60° C
DIVAL 507-512
Reguladores de pressão de gás de ação direta DIVAL com obturador balanceado, diafragma e ação por mola, é adequado para baixa, média e altas pressões.
Os reguladores Dival e dispositivos de bloqueio são fornecidos com linha sensora interna. Ambos regulador e válvula de bloqueio são predefinidas para conexão a uma linha sensora externa por parte do cliente. Estes reguladores são utilizados para uso doméstico ou industrial, gás natural, GLP ou gases não-corrosivos.
– coeficiente vazão elevado;
– alta precisão, mesmo em vazões máximas
– reduzido tempo de resposta;
– sem vazamentos internos
– falha-abre
– manutenção periódica sem desmontar o corpo de tubulações;
– possibilidade de incorporar o bloqueio (OPSO / UPSO) mesmo em reguladores já instalados, sem modificar as tubulações existentes.
Características:
- Pressão de entrada: BP 0,5 ÷ 10 bar MP/TR: 0,5 ÷ 20 bar
- Pressão de saída: BP 11-110 mbar MP 80-300 mbar TR 300-3000 mbar
- Classe de precisão: até 5%
- Classe de fechamento: até 5%
- Ligações roscadas –
- Tamanhos disponíveis: Dival 507/512 1″ a 1 ½” Dival 520/522 2”
- Pressão do projeto: BP 10 bar MP / TR: 20 bar
- Temperatura: -20° C a 60° C
DIVAL 600
Os reguladores de pressão Dival 600 são dispositivos de ação direta para aplicações de baixa e média pressão controlada por diafragma e mola.
O projeto modular do regulador de pressão Dival 600 permite a instalação de um bloqueio incorporado ou um dispositivo para uso como “no monitor de linha” no mesmo corpo, sem alterar a dimensão face-a-face.
Além disso, design “top entry” permite uma manutenção fácil sem a remoção do corpo da linha. As características do Dival 600 o torna um produto adequado para qualquer aplicação.
Características:
- Pressão de entrada: 0,1 a 20 bar
- Pressão de saída: DN 25 BP/MP 12 a 340 mbar TR 300 a 4200 mbar DN 40-50 BP 12 a 85 mbar MP 80 a 340 mbar TR 300 a 4200 mbar”
- Classe de precisão: até 5%
- Conexões Roscadas: DN 2″ Rp ISO 7-1 ou DN 2″NPTF ASME B1.20.1 (somente ferro fundido)
- Flange: classe PN 16/25 de acordo com ISO 7005-1, ISO 7005-2; classe ANSI 150RF de acordo com ANSI B16.5, ASME B16.42 e classe ANSI 125 FF de acordo com ASME B16.1
- Pressão do projeto: até 20 bar
- Temperatura: -20° C a 60° C

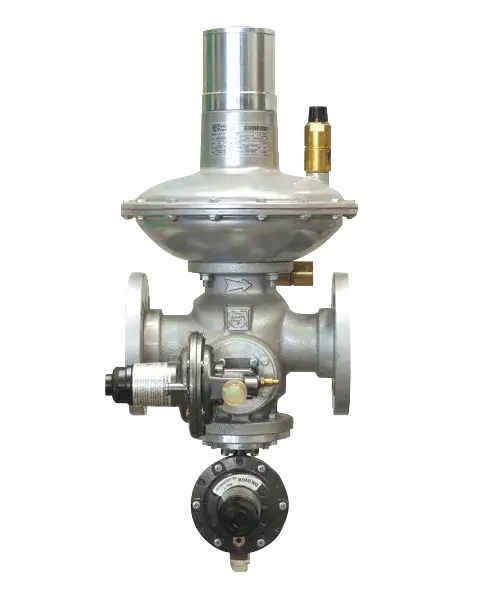

Trias
Os reguladores de pressão Trias são dispositivos de ação direta de baixa e média pressão, controladas por um diafragma e contra-mola.
Estes reguladores são adequados para utilização com gases previamente filtrados e não corrosivos.
Dados Técnicos
- Faixa de pressão de entrada:0,2 – 8 bar na BM versão 0.2 – 18 na versão BB
- Faixa de pressão de saída: 15 ÷ 4000 mbar
- Classe de precisão: até 5%
- Classe de fechamento: até 10%
- Flange:150 RF de acordo com ANSI B16.5 e PN16 acordo com a ISO 7005
- Tamanhos disponíveis: 1 1/2″ – 2″
- Temperatura: -20 ° C a 60 ° C
Trias
Os reguladores de pressão Trias são dispositivos de ação direta de baixa e média pressão, controladas por um diafragma e contra-mola.
Estes reguladores são adequados para utilização com gases previamente filtrados e não corrosivos.
Dados Técnicos
- Faixa de pressão de entrada:0,2 – 8 bar na BM versão 0.2 – 18 na versão BB
- Faixa de pressão de saída: 15 ÷ 4000 mbar
- Classe de precisão: até 5%
- Classe de fechamento: até 10%
- Flange:150 RF de acordo com ANSI B16.5 e PN16 acordo com a ISO 7005
- Tamanhos disponíveis: 1 1/2″ – 2″
- Temperatura: -20 ° C a 60 ° C

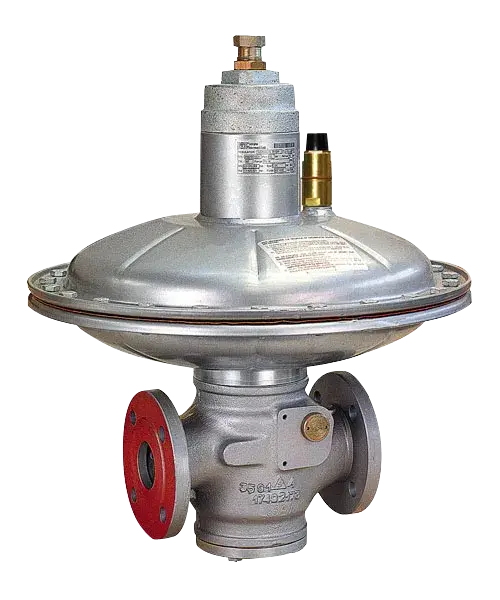

Norval
Os reguladores de pressão Norval são dispositivos de ação direta para aplicações de baixa e média pressão controlada por um diafragma e contra-mola.
Estes reguladores são adequados para utilização com gases previamente filtrados e não corrosivos.
Características:
- Pressão de entrada:
– 0,1 – 19 bar para DN de 1 “a 3”
– 0,1 – 8 bar para DN> 3 “ - Pressão de saída:
– DN 1 “a 4”: 8-4400 mbar
– DN 6 “8”: 12-1800 mbar - Classe de precisão: até 5%
- Classe de fechamento: entre 5% e 1,5%, dependendo da pressão de saída
- Flange: 150 RF de acordo com ANSI B16.5 e PN16 de acordo com a ISO 7005
- Tamanhos Disponíveis: DN 1 “(25) – 1” 1/2 (40) – 2 “(50) – 2” de 1/2 (65) – 3 “(80) 4” (100) 6 “(150) 8” (200)
- Temperatura: -20° C a 60° C (temperaturas mais altas ou mais baixas, a pedido)

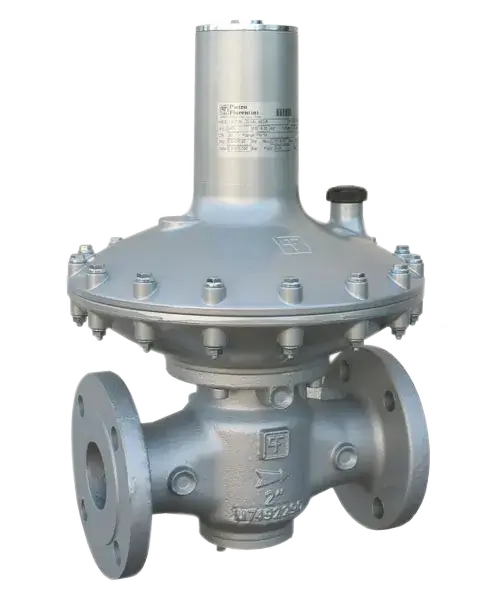

DIVAL 700
Os reguladores de pressão de gás Dival 700 são dispositivos de ação direta para aplicações de baixa e média pressão controlada por um diafragma e mola. Estes reguladores são adequados para utilização com gases previamente filtrados e não corrosivos.
Dados Técnicos
- Faixa de pressão de entrada:
– 0,1 a 8,63 bar para assento de 1/4 ”
– 0,1 a 8,63 bar para assento de 3/8 ”
– 0,1 a 8,63 bar para assento de 1/2 ”
– 0,1 a 5,00 bar para assento de 3/4 ”
– 0,1 a 3,45 bar para assento de 1”
– 0,1 a 2,07 bar para assento de 1 “1/4 - Faixa de pressão de saída: 5-1454 mbar (2 “wc para 21psig)
- Classe de precisão: até 5%
- Classe de fechamento: até 5%
- Flange: PN 16/25 de acordo com a ISO 7005-1, ISO 7005-2; classe ANSI 150RF de acordo com ANSI B16.5, ASME B16.42 e ANSI classe 125 FF de acordo com a ASME B16.1
- Tamanho disponível: DN 1 “(25) – 1” 1/2 (40) – 2 “(50)
- Temperatura: -20 ° C a +60 ° C (-4 a + 140 ° F)
DIVAL 700
Os reguladores de pressão de gás Dival 700 são dispositivos de ação direta para aplicações de baixa e média pressão controlada por um diafragma e mola. Estes reguladores são adequados para utilização com gases previamente filtrados e não corrosivos.
Dados Técnicos
- Faixa de pressão de entrada:
– 0,1 a 8,63 bar para assento de 1/4 ”
– 0,1 a 8,63 bar para assento de 3/8 ”
– 0,1 a 8,63 bar para assento de 1/2 ”
– 0,1 a 5,00 bar para assento de 3/4 ”
– 0,1 a 3,45 bar para assento de 1”
– 0,1 a 2,07 bar para assento de 1 “1/4 - Faixa de pressão de saída: 5-1454 mbar (2 “wc para 21psig)
- Classe de precisão: até 5%
- Classe de fechamento: até 5%
- Flange: PN 16/25 de acordo com a ISO 7005-1, ISO 7005-2; classe ANSI 150RF de acordo com ANSI B16.5, ASME B16.42 e ANSI classe 125 FF de acordo com a ASME B16.1
- Tamanho disponível: DN 1 “(25) – 1” 1/2 (40) – 2 “(50)
- Temperatura: -20 ° C a +60 ° C (-4 a + 140 ° F)
