Piloto Operados

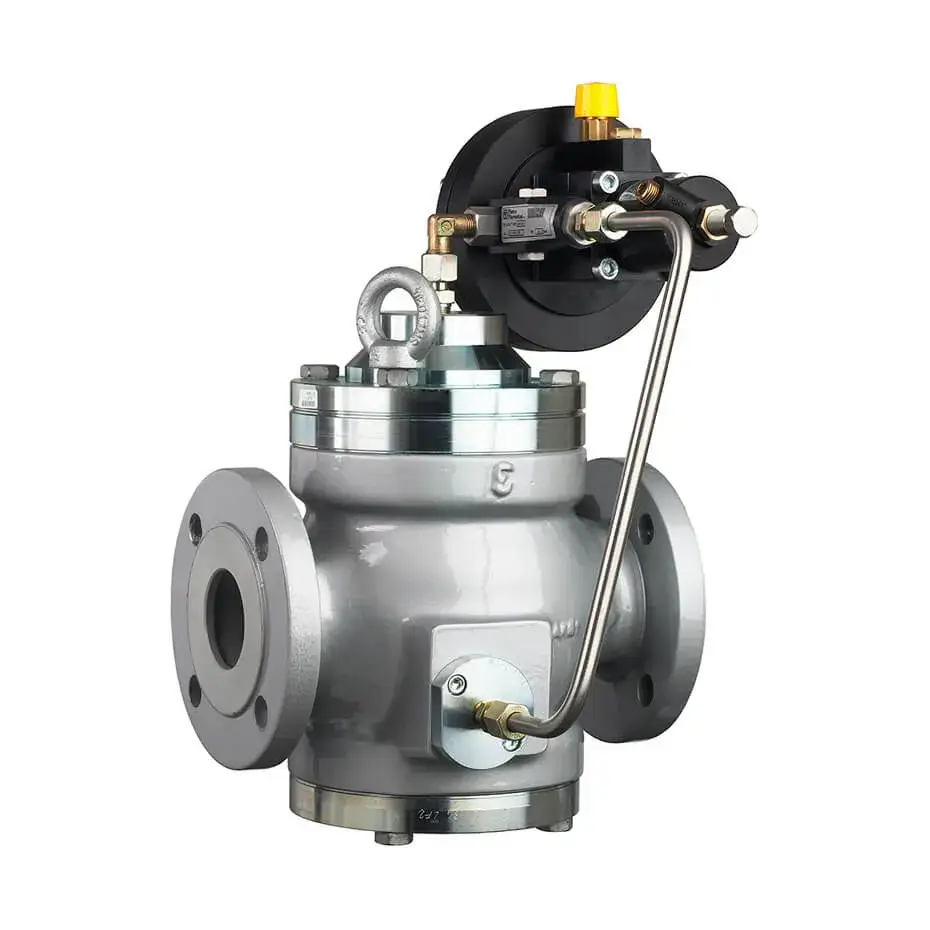

Aperval
- Aperval é um regulador para aplicações de média e baixa pressão.
É um regulador “falha-abre”, ou seja, ele abre sob as seguintes condições:- Fracasso do diafragma principal
– Falta de alimentação para o piloto.Estes reguladores são adequados para uso com gases filtrados, não-corrosivos.
Características Principais:
- Pressão do projeto: até 18,9 bar
- Temperatura: -20 ° C a 60 ° C
- Faixa de pressão de entrada: 0,5 a 18 bar
- Faixa de tomada de pressão: 5-9500 mbar (dependendo do piloto instalado)
- Pressão diferencial mínima: 450 mbar
- Classe de precisão: até 2,5%
- Classe de fechamento: até 5%
- Tamanhos disponíveis: 1 “- 2” – 2 “1 / 2” – 3 “- 4”
- Fange: classe 150 RF de acordo com ANSI B16.5 e PN16 acordo com a ISO 7005.
Aperval
- Aperval é um regulador para aplicações de média e baixa pressão.
É um regulador “falha-abre”, ou seja, ele abre sob as seguintes condições:- Fracasso do diafragma principal
– Falta de alimentação para o piloto.Estes reguladores são adequados para uso com gases filtrados, não-corrosivos.
Características Principais:
- Pressão do projeto: até 18,9 bar
- Temperatura: -20 ° C a 60 ° C
- Faixa de pressão de entrada: 0,5 a 18 bar
- Faixa de tomada de pressão: 5-9500 mbar (dependendo do piloto instalado)
- Pressão diferencial mínima: 450 mbar
- Classe de precisão: até 2,5%
- Classe de fechamento: até 5%
- Tamanhos disponíveis: 1 “- 2” – 2 “1 / 2” – 3 “- 4”
- Fange: classe 150 RF de acordo com ANSI B16.5 e PN16 acordo com a ISO 7005.

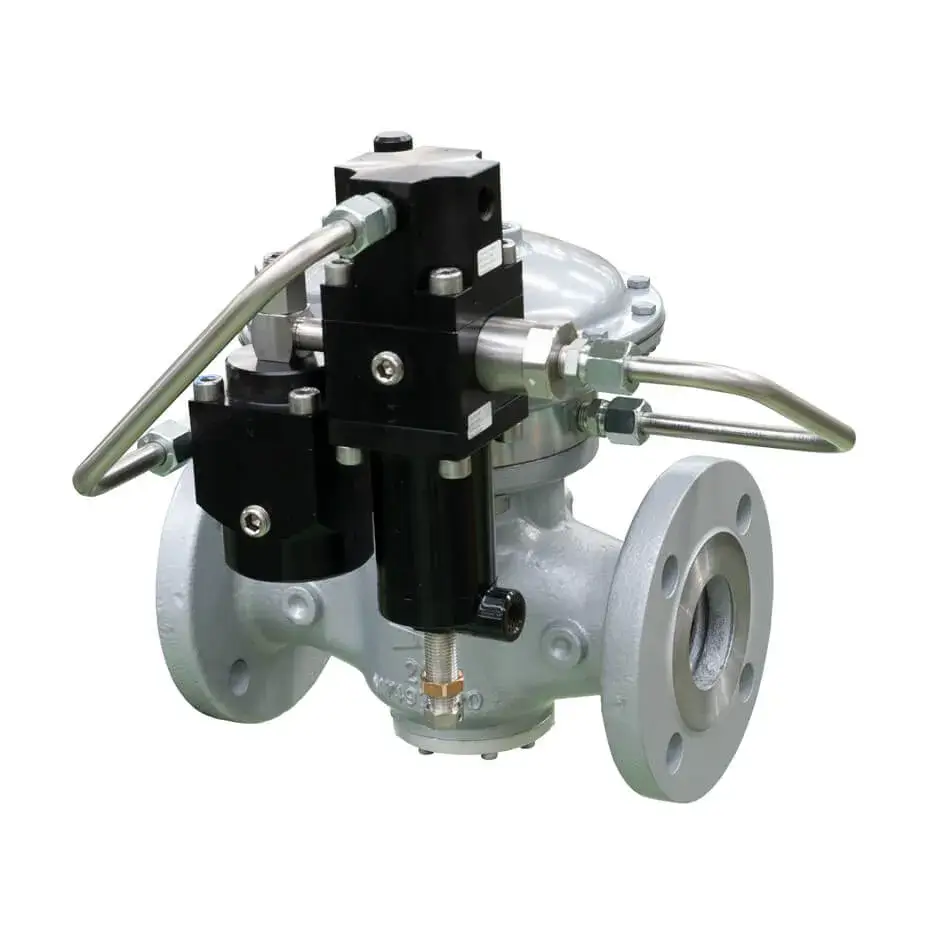

Dixi
Dixi é regulador piloto-operado média e baixa pressão. Dixi é um regulador “falha-fecha” ou seja, ele fecha em seguintes condições:
Falha do diafragma principal
Falha no diafragma do piloto
Falta de alimentação para o circuito piloto.
Estes reguladores são adequados para utilização com gases previamente filtrados e não corrosivos.
Características:
- Pressão de entrada: 0,5 a 16 bar
- Pressão de saída: 6 a 6000 mbar
- Classe de precisão: até 2,5%
- Classe de Fechamento: até 5%
- Flange: classe 150 RF de acordo com ANSI B 16.5 e PN16 de acordo com ISO 7005.
- Tamanhos Disponíveis: 1″- 1″1/4 – 1″1/2 – 2″
- Pressão do projeto: até 16 bar
- Diferencial de pressão mínimo: 100 mbar
- Temperatura: -10° C a 60° C (temperaturas diferentes, consulte nossos vendedores)
Dixi
Dixi é regulador piloto-operado média e baixa pressão. Dixi é um regulador “falha-fecha” ou seja, ele fecha em seguintes condições:
Falha do diafragma principal
Falha no diafragma do piloto
Falta de alimentação para o circuito piloto.
Estes reguladores são adequados para utilização com gases previamente filtrados e não corrosivos.
Características:
- Pressão de entrada: 0,5 a 16 bar
- Pressão de saída: 6 a 6000 mbar
- Classe de precisão: até 2,5%
- Classe de Fechamento: até 5%
- Flange: classe 150 RF de acordo com ANSI B 16.5 e PN16 de acordo com ISO 7005.
- Tamanhos Disponíveis: 1″- 1″1/4 – 1″1/2 – 2″
- Pressão do projeto: até 16 bar
- Diferencial de pressão mínimo: 100 mbar
- Temperatura: -10° C a 60° C (temperaturas diferentes, consulte nossos vendedores)

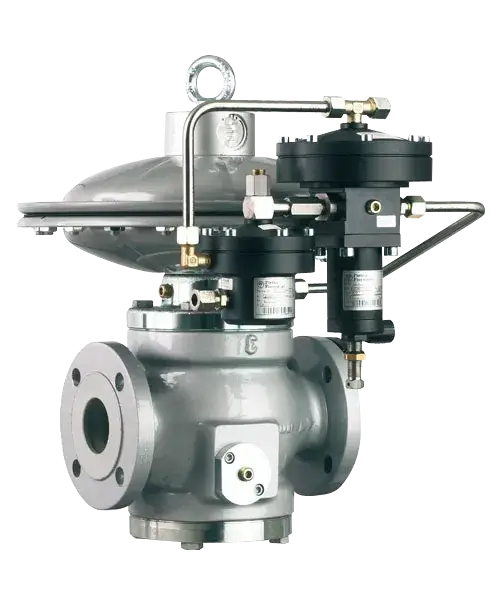

Reval 182
O Reval 182 é um regulador piloto operado para baixa e média pressão.
É um regulador “falha-abre”, ou seja, ele fecha sob as seguintes condições:
– fracasso do diafragma principal
– falha no diafragma do piloto
– falta de alimentação para o circuito piloto.
Estes reguladores são adequados para utilização com gases previamente filtrados e não corrosivos.
Dados Técnicos
- Faixa de pressão de entrada: 0,2 a 25bar
- Faixa de pressão de saída: 6-12000 mbar
- Classe de precisão: até 2,5%
- Classe de fechamento: até 5%
- Flange: ANSI 150 RF o RTJ acordo com ANSI B16.5 e PN16/25/40 de acordo com a ISO 7005
- Tamanhos disponíveis: 1 “- 2” – 2 “1/2 – 3” – 4 “- 6” – 8 “- 10”
- Pressão diferencial máxima de trabalho: 25 bar
- Pressão diferencial mínima de o trabalho: 100 mbar
- Temperatura: -10 ° +60 ° C (temperaturas mais altas ou mais baixas sobre a demanda)

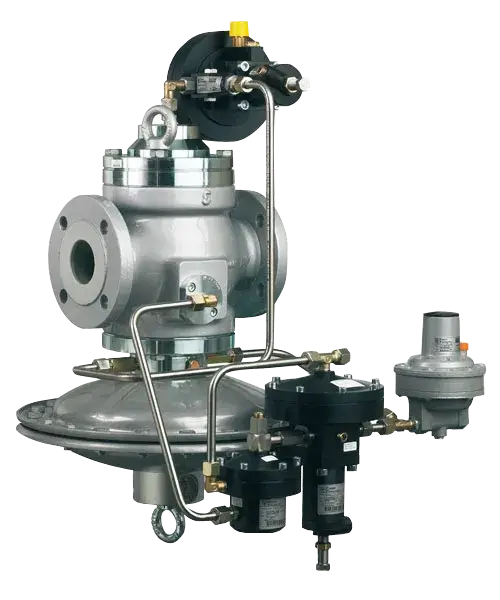

Terval
Terval é um regulador piloto operado para baixa e média pressão, adequado para uso com gases previamente filtrados e não corrosivos.
Este regulador é projetado de tal modo que apenas em um corpo os dispositivos listados abaixo podem ser instalados:
– regulador de pressão principal
– regulador de emergência “monitor”
– válvula de bloqueio
Os pilotos, válvulas, sede destes dispositivos são mantidas independentes.
Com esta solução é possível reduzir as dimensões da unidade de redução de pressão para manter ao mesmo tempo todos os dispositivos de segurança necessários.
Além disso, é possível instalar o regulador com silenciador incorporado sem modificação do corpo.
O design “top entry” permite uma fácil manutenção periódica sem remover o corpo da tubulação.
Duas versões estão disponíveis:
- Terval – Regulador principal “falha-abre” enquanto o monitor é “falha-fecha”
- TERVAL R tanto o regulador principal quanto monitor são do tipo “falha-fecha”.Dados Técnicos
- Faixa de pressão de entrada: 0,5-16 bar
- Faixa de pressão de saída: 5 a 9500 mbar
- Classe de precisão: até 2,5%
- Classe de fechamento: até 5%
- Flange: ANSI 150 RF ou RTJ de acordo com ANSI B16.5 e PN16/25/40 de acordo com a ISO 7005
- Tamanhos Disponíveis: a consultar
- Pressão diferencial máxima: 19 bar
- Pressão diferencial mínima: 0,45 bar
- Temperatura: -10 +60 ° C ( temperatura mais baixa ou mais alta consultar nosso setor comercial)
Terval
Terval é um regulador piloto operado para baixa e média pressão, adequado para uso com gases previamente filtrados e não corrosivos.
Este regulador é projetado de tal modo que apenas em um corpo os dispositivos listados abaixo podem ser instalados:
– regulador de pressão principal
– regulador de emergência “monitor”
– válvula de bloqueio
Os pilotos, válvulas, sede destes dispositivos são mantidas independentes.
Com esta solução é possível reduzir as dimensões da unidade de redução de pressão para manter ao mesmo tempo todos os dispositivos de segurança necessários.
Além disso, é possível instalar o regulador com silenciador incorporado sem modificação do corpo.
O design “top entry” permite uma fácil manutenção periódica sem remover o corpo da tubulação.
Duas versões estão disponíveis:
- Terval – Regulador principal “falha-abre” enquanto o monitor é “falha-fecha”
- TERVAL R tanto o regulador principal quanto monitor são do tipo “falha-fecha”.Dados Técnicos
- Faixa de pressão de entrada: 0,5-16 bar
- Faixa de pressão de saída: 5 a 9500 mbar
- Classe de precisão: até 2,5%
- Classe de fechamento: até 5%
- Flange: ANSI 150 RF ou RTJ de acordo com ANSI B16.5 e PN16/25/40 de acordo com a ISO 7005
- Tamanhos Disponíveis: a consultar
- Pressão diferencial máxima: 19 bar
- Pressão diferencial mínima: 0,45 bar
- Temperatura: -10 +60 ° C ( temperatura mais baixa ou mais alta consultar nosso setor comercial)
